ca88官网TC系列密封式管焊系统

宣布日期:2023-08-30 作者: 点击:


概述


     ca88官网TC系列管管焊接系统是为种种管件对接而设计的全位置自动钨极氩弧焊(不加焊丝)的专用焊接系统 。焊接时间长、焊头质量好、焊缝美观、性价比高-密封管焊机始终是ca88官网的热销产品之一 。




01

系统组成

    ca88官网TC系列管管焊接系统是由:TC系列全位置焊枪和TM200/200A数字化焊接电源组成 。

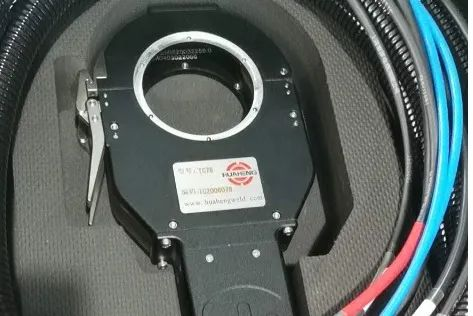

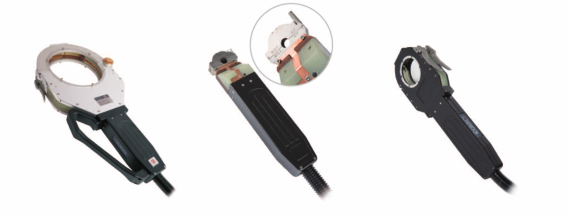

TC系列管管焊枪

焊前在密封腔内充�;て芎阜炝己� 。凭据客户需求定制夹具,包管焊件精确定位 。


TM200/200A焊接电源

专门为装置行业的薄壁管/管焊接研发设计,作为先进的自动程控焊接电源,与TC系列组合实现精确焊接 。



02

技术参数




型号TC系列焊枪+TM200/200A电源
管径φ3~φ150(mm)
气体氩气
冷却方法水冷/空冷
钨极直径φ1.0/1.6/2.4/3.2/


03

性能特点


ca88官网TC系列焊枪适用薄壁管碳钢、不锈钢、钛及钛合金材质的管道焊接;

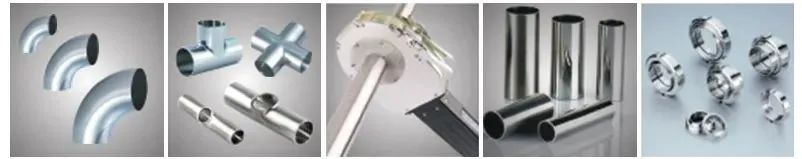

适用多种管件连接形式:管管、管弯头、管三通、管法兰等;


密封式设计,焊件�;こ浞�;焊枪接纳铝制,质轻且耐用;


柔性自动定心夹具,自熔焊接方法,精确定位,实现现场装置 。






04

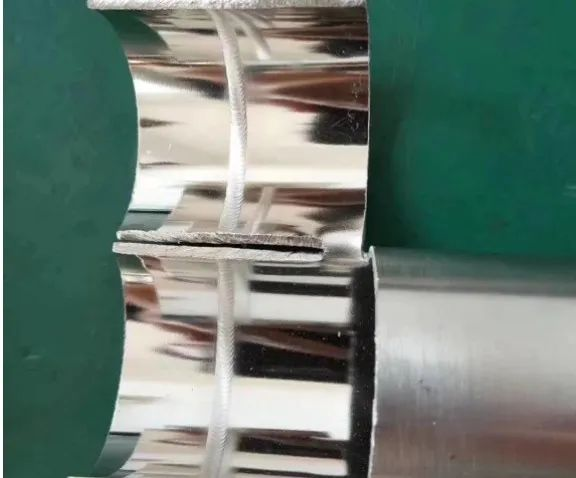

焊接工艺剖析



     TC系列管管焊头的散热要求高,须形成高效热交换,在大电流与高负载连续率下能够连续焊接,要求焊头关闭设计和优秀的供气�;ぃ购阜熘芪в辛痪木入财芎附拥缁∪忌瘴榷� 。

适用工件情况

可焊管径φ3mm~φ150mm,材质要求:碳钢、不锈钢、钛合金等 。


焊接形式及姿态

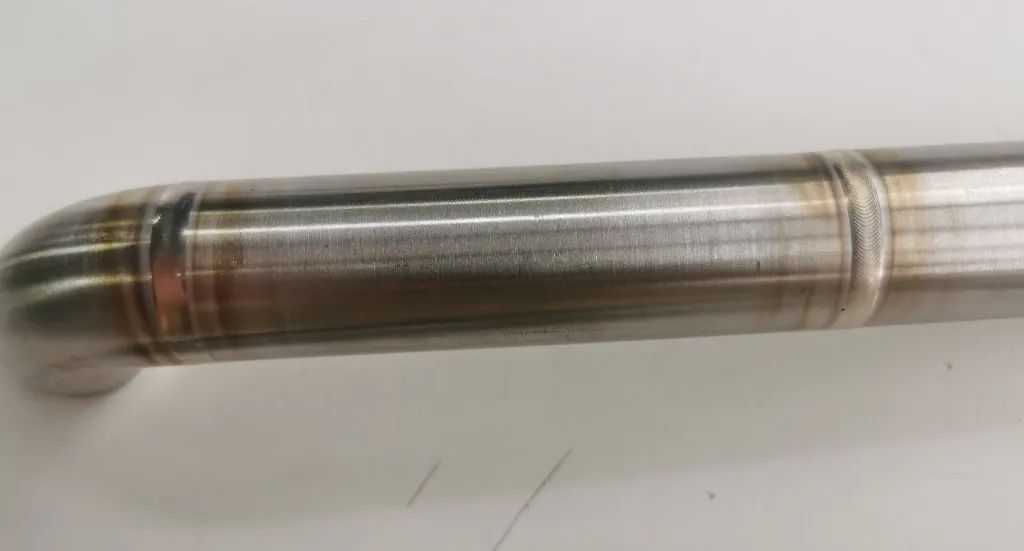

焊接姿态是全位置焊机,适合管管、管弯头、管三通等多种接头的焊接 。


焊前清理及要求

 1、焊接碳钢管时,焊口处5-8mm要抛光除锈,露出金属原色;

 2、管子切口要平整、笔直、除毛刺,两根管对上后无间隙;

 3、用丙醇或酒精清洗工件外貌油污;

 4、做好背面通气准备事情 。


05

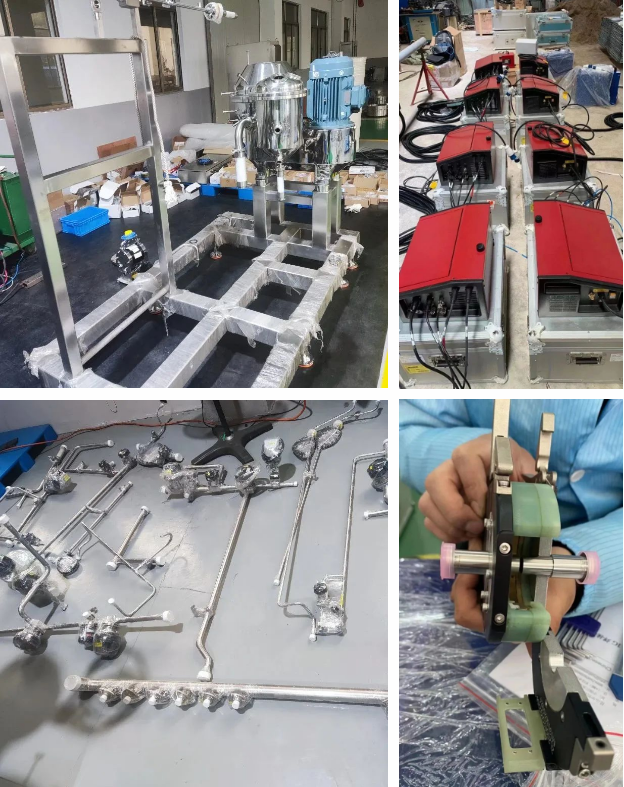

应用领域及现场

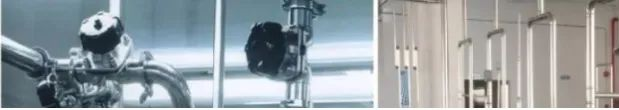

      ca88官网TC系列密封式管管焊接系统主要应用于电子、化工食品、饮用水、空调、医药/医疗器械、仪器/仪表等领域 。



结语

华外慧中  持之以恒

     ca88官网TC系列管管焊接系统有数家海内外客户的使用实例,其中不乏国家重点项目与大型企业案例 。宽大客户的良好口碑是对我们产品的最好肯定,接待来电咨询!
