ca88官网T8全位置管板焊接系统

宣布日期:2023-08-02 作者: 点击:


ca88官网焊接
ca88官网T8全位置管板焊接系统

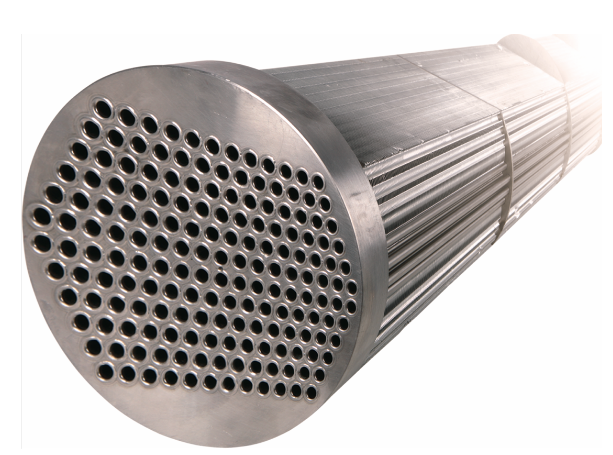

      ca88官网T8管板焊接系统是专为小管子/管板全自动TIG焊接设计的专用焊接系统 ,适用于小型管板形式的自动化焊接�?珊付嘀植闹实闹种止茏�/管板接头形式:管伸出、管平齐、管内缩 ,可填丝和不填丝 ,重现性高。


T8熔池受力难点

     焊接历程中熔池受力如下图所示。熔池在整个焊接历程中受到3种力:重力、外貌张力和电弧吹力 ,在差别的焊接位置只有重力偏向相同 ,其它2种力的偏向始终在变革 ,所以T8全位置焊接 ,在差别的位置需要分成若干个区间来设置差别的焊接参数 ,以满足焊接要求。


技术参数及工艺剖析
系统组成iOrbital4000/5000+T8
可焊管径φ8-32mm
可焊材质碳钢、不锈钢、钛合金
送丝速度1800mm(最大)
焊接姿态:全位置焊接
焊接方法:管/板全位置TIG焊接
管平头:管口伸出管板长度0~1mm规模内
管内缩:管口内缩管板长度0~2mm规模内

管伸出:

1、管外径φ16~φ19mm的 ,管口伸出管板长度在4~5mm规模内;

2、管外径φ25~φ32mm的 ,管口伸出管板长度在5~6规模内。

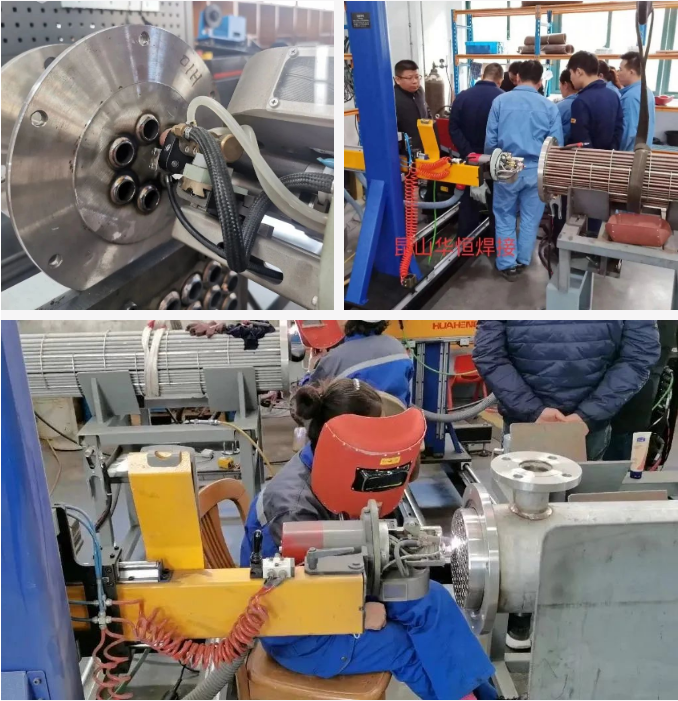

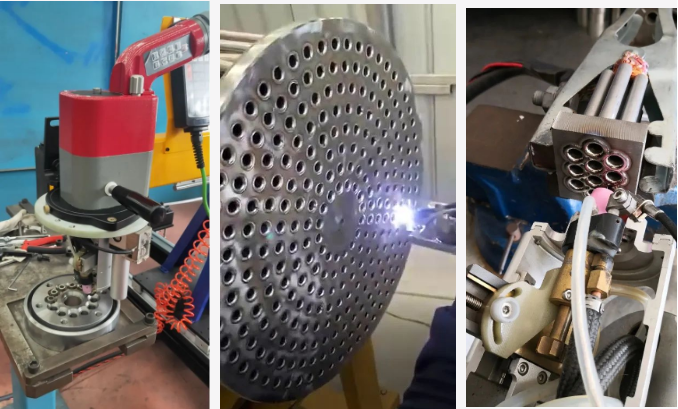

技术特点/现场应用

1、接纳高精度定位器方法定位 ,快速、准确 ,特别适合焊接小管换热器;

2、具有自动弧长控制功效 ,也可关闭该功效 ,手动调理弧长;

3、接纳水冷TIG焊枪的标准结构形式 ,更换或调解钨极便当快捷。钨极标配Φ2.4 ,配标准的陶瓷喷嘴和分流器;

4、送丝无纠葛 ,自带一体式送丝机 ,可装1.0kg丝盘;水、电、气均实现无纠葛功效。
