ca88官网HCJ3030A P或T横焊焊接系统

宣布日期:2022-09-12 作者: ca88官网 点击:

  HCJ3030A-P或T横焊焊接系统是由昆山ca88官网焊接凭据25年研发、设计、生产和焊接工艺经验,制造出具有高效、柔性化的焊接系统 。

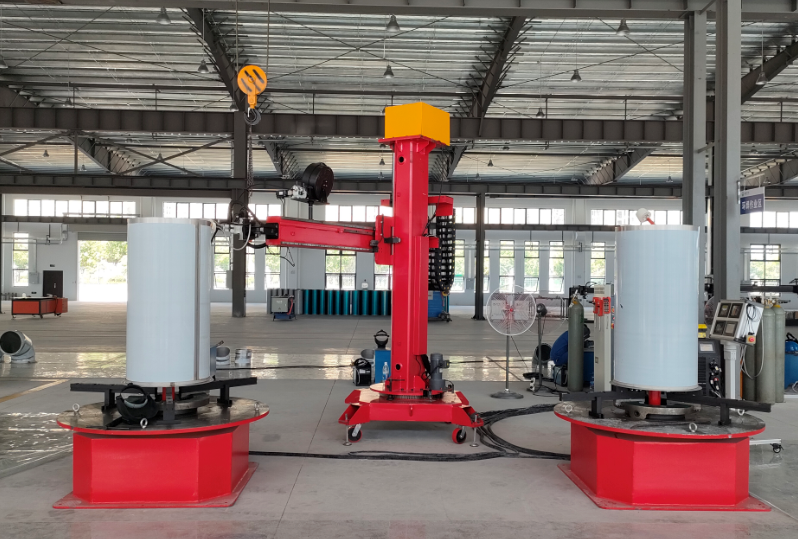

一、HCJ3030A-P或T横焊焊接系统组成部分:

  HCJ3030A 精密操作架

  HCJ型精密焊接操作机是锅炉、压力容器、管道和金属结构件自动焊接的主要工艺装备,与滚轮架、变位机/翻转机相配组成自动焊接系统,可用于种种压力容器筒体、大直径管道内外纵环缝,球形及椭圆形封头拼缝的焊接,筒体及封头内壁的堆焊,封头开孔增强区的堆焊等 �?墒视糜赥IG、MIG/MAG、等离子、埋弧焊等焊接工艺要领 。

  HD-3精密地转盘

  地转盘由事情转盘、旋转机构、减速箱、底座、牢固爪等组成 。凭据焊接速度需要设定差别的回转速度,满足等离子及氩弧焊的横焊精度要求 。

  iArc 5000-PAW等离子焊枪电源

  接纳最新的逆变技术制造,焊接速度快且熔深高,精确的等离子电弧使热量精确集中,焊材稳定形,适用于不锈钢、钛和其它特殊合金的板、管、容器等的焊接 。

二、HCJ3030A-P或T横焊系统应用规模




  应用领域及技术参数:

  ca88官网P或T横焊焊接系统应用于食品、化工容器、染整、锅炉和制药等行业 。

工件直径φ800~φ4000mm
工件厚度≤26000mm(单筒体1220mm)
工件壁厚1mm≤δ≤3mm


三、P或T横焊系统焊接工艺及特点


  等离子工艺特点:

  1、穿透力强,8mm以下板厚无须开坡口,减少焊前准备时间 ;

  2、电弧能量集中,焊接热影响区� � ;

  3、焊接速度快,比手工氩弧焊减小4-5倍时间 ;

  4、弧柱刚性大,接纳小孔效应 ;

  5、电极缩在喷嘴内,不易污染和烧损 ;

  6、焊接质量好,可焊质料多,焊缝质量重现性卓越 。

  焊接工艺技术难度:

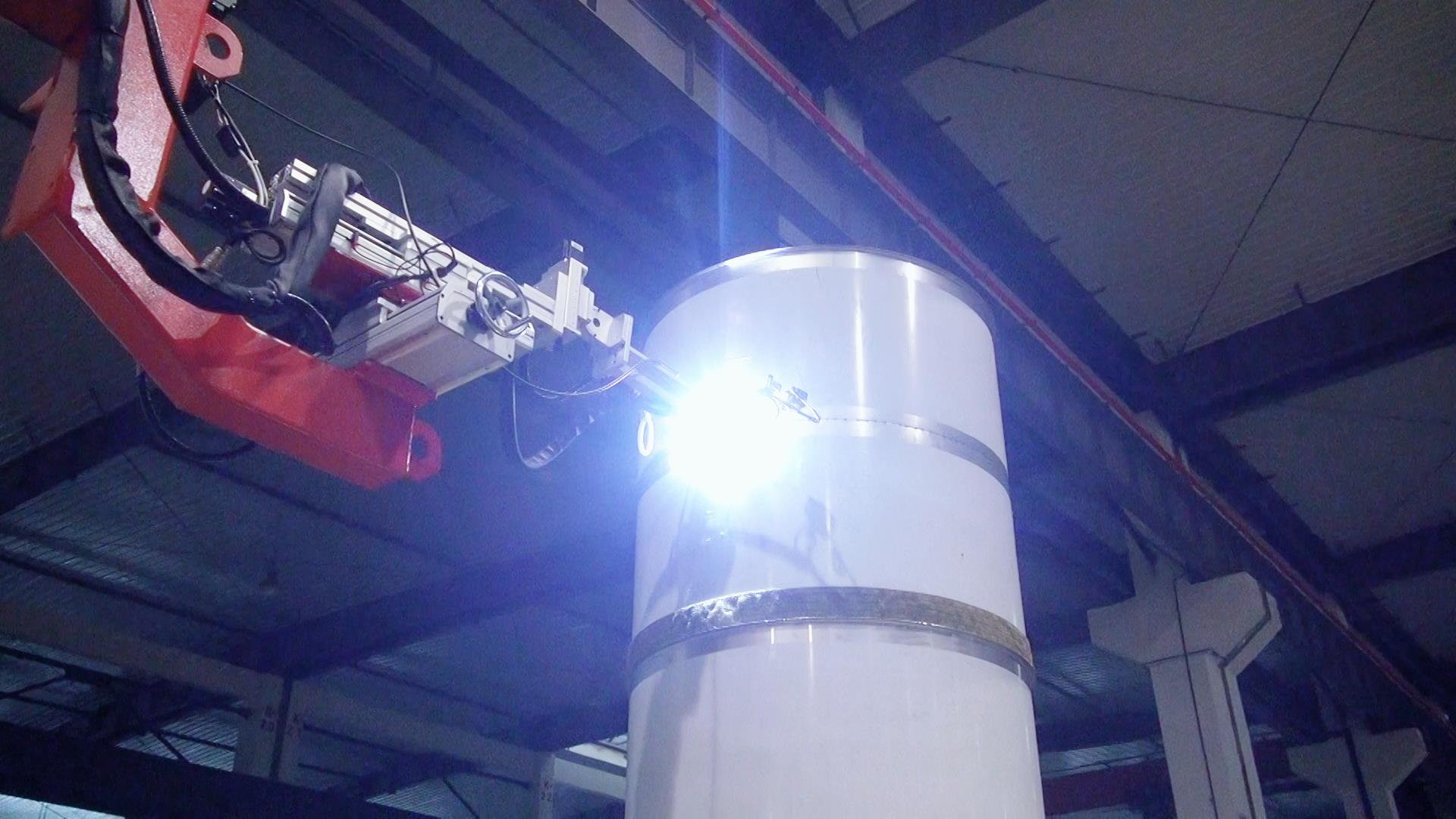

  等离子横焊、立焊是指在通例的等离子弧焊基础上通过改变焊枪的姿态和焊接位置而衍生出的焊接工艺 。横焊是沿平行于水平面偏向进行焊接的,而立焊是沿笔直于水平面偏向进行焊接的 。相比于平焊,焊接姿态、位置爆发变革的同时,熔池所受的电弧力和外貌张力偏向都随之改变,但熔池的重力偏向确坚持稳定,从而增加了焊接工艺难度 。

  P或T横焊特点:

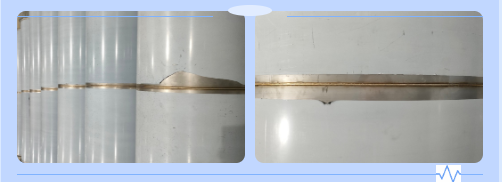

1、能实现3-8mm不锈钢单面焊双面成型 ;

2、横焊焊接变形小,焊接速度快 ;

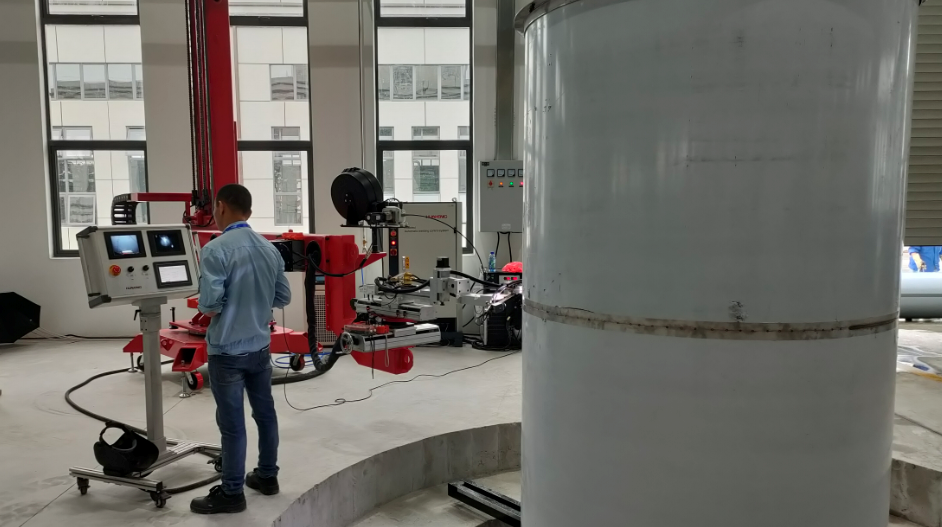

3、主要针关于薄壁或大直径罐体的焊接 。现场1.jpg
